Docker 学习笔记（八）docker swarm

1. docker swarm 简介

1.1 不建议生产环境使用 docker-compose

• docker compose 是单机环境，物理机如果挂掉，上面的容器全部会挂掉，无法保证可靠性
• 无法跨机器做横向扩展

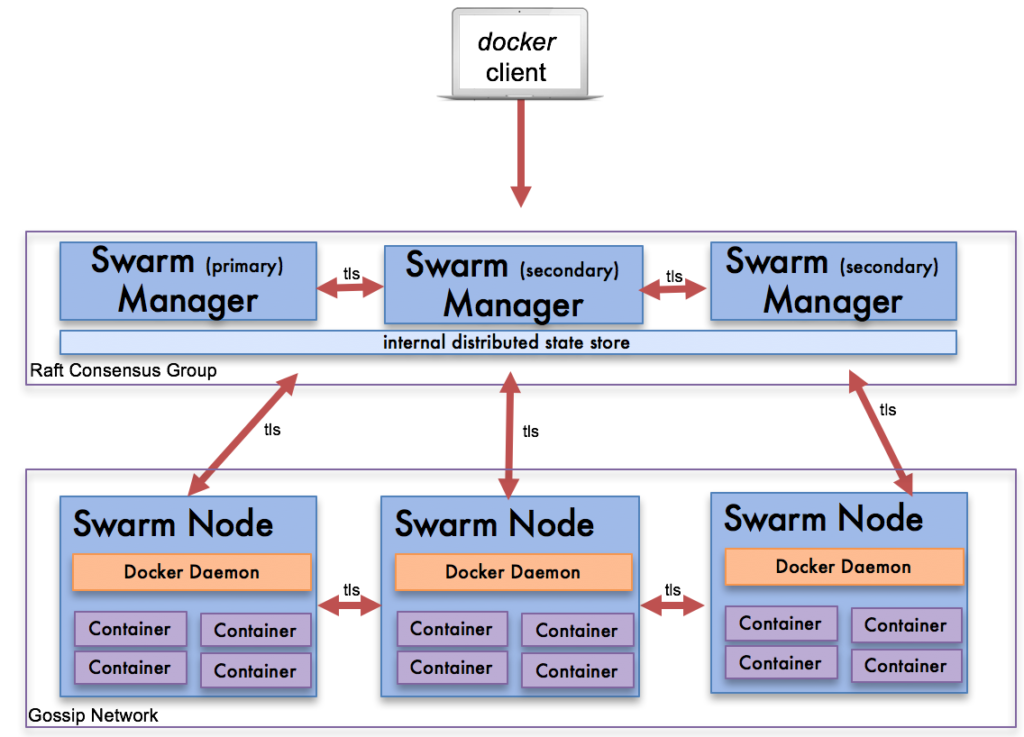

1.2 容器编排 swarm

• 多个 manager：一个 primary，多个 secondary

2. swarm 单节点

• 创建 swarm：docker swarm init
• 查看 nodes：docker node ls

docker swarm init 背后发生了什么?

• 主要是PKI和安全相关的自动化
  • 创建swarm集群的根证书
  • manager节点的证书
  • 其它节点加入集群需要的tokens
• 创建Raft数据库用于存储证书，配置，密码等数据

swarm 节点操作：

• service：类似 compose 里 service 的概念， 一个 service 对于多个 replica（多个容器）
• 创建 service：docker service create [OPTIONS] <IMAGE> [COMMAND]
• 横向扩展 service：docker service update <SERVICE> --replicas <NUM>、docker service scale SERVICE=REPLICAS [SERVICE=REPLICAS...]
• 一个 replica 挂掉后，service 会自动新建一个
• 删除 service：docker service rm <SERVICE>
• 查看 service:
  • 查看 service：docker service ls
  • 查看 tasks(各个 replica 包括其在哪个节点上)：docker service ps <SERVICE> [SERVICE...]

3. swarm 三节点搭建

• service 相关操作要在 manager 上

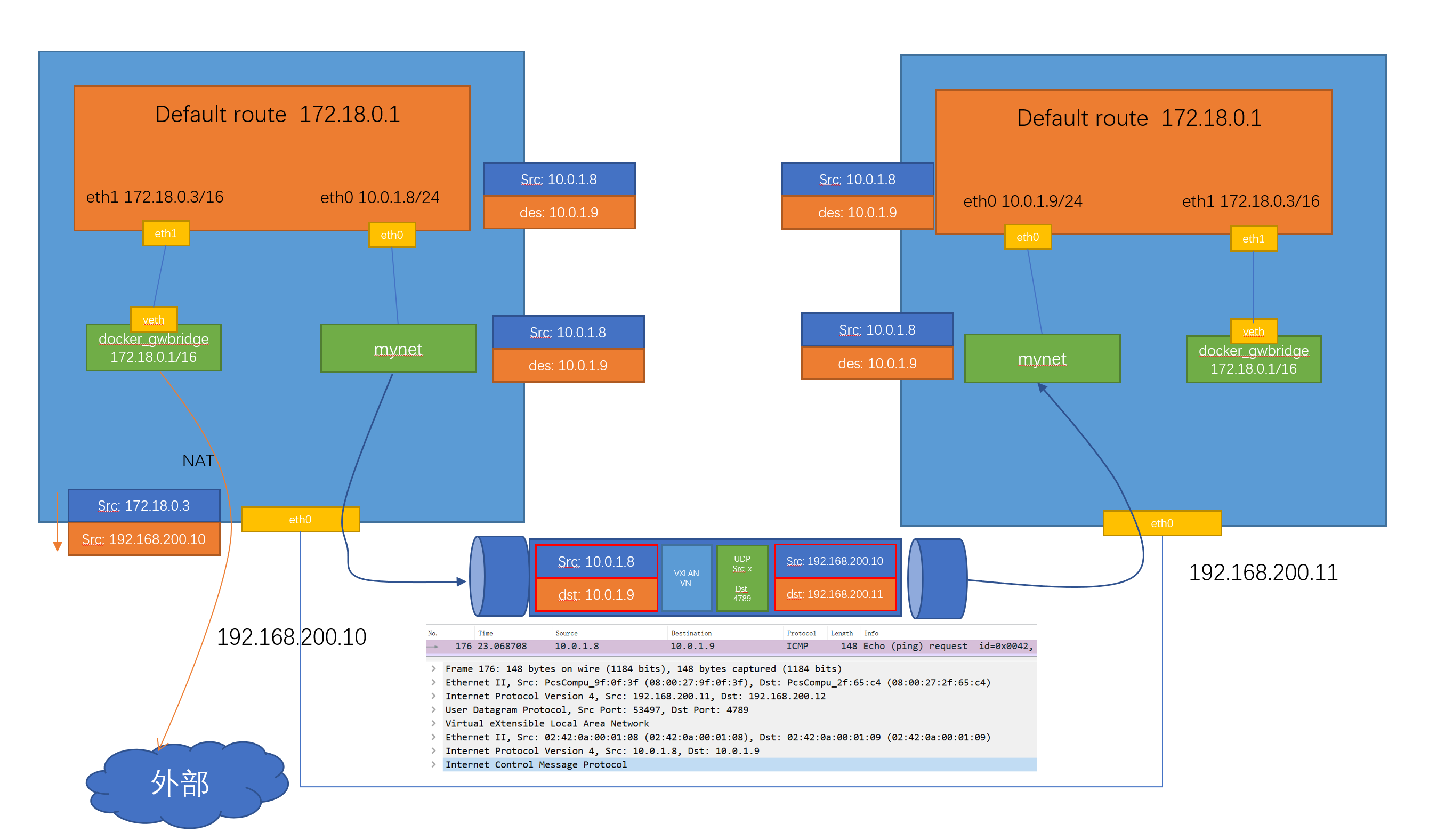

4. swarm 的 overlay 网络

• 创建 overlay 网络：docker network create -d overlay <NAME>
• 创建 service 指定 overlay 网络：docker service create --network <overlay-network-name> <IMAGE> [COMMAND]
• 外部如何访问部署运行在swarm集群内的服务，可以称之为入方向流量，在swarm里我们通过 ingress 来解决
• 部署在swarm集群里的服务，如何对外进行访问，这部分又分为两块:
  • 第一，东西向流量 ，也就是不同swarm节点上的容器之间如何通信，swarm通过 overlay 网络来解决；
  • 第二，南北向流量 ，也就是swarm集群里的容器如何对外访问，比如互联网，这个是 Linux bridge + iptables NAT 来解决的

在容器里执行 ip addr 可以看到设备 ip：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
21: eth0@if22: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1450 qdisc noqueue
    link/ether 02:42:0a:00:01:03 brd ff:ff:ff:ff:ff:ff
    inet 10.0.1.3/24 brd 10.0.1.255 scope global eth0
       valid_lft forever preferred_lft forever
23: eth1@if24: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
    link/ether 02:42:ac:12:00:03 brd ff:ff:ff:ff:ff:ff
    inet 172.18.0.3/16 brd 172.18.255.255 scope global eth1
       valid_lft forever preferred_lft forever

在容器里执行 ip route 可以看到路由：

1
2
3

default via 172.18.0.1 dev eth1
10.0.1.0/24 dev eth0 scope link  src 10.0.1.3
172.18.0.0/16 dev eth1 scope link  src 172.18.0.3

可以看出：

• 默认走 eth1(bridge 网络)
• 10.0.1.0/24 的流量会走 eth0(overlay 网络)

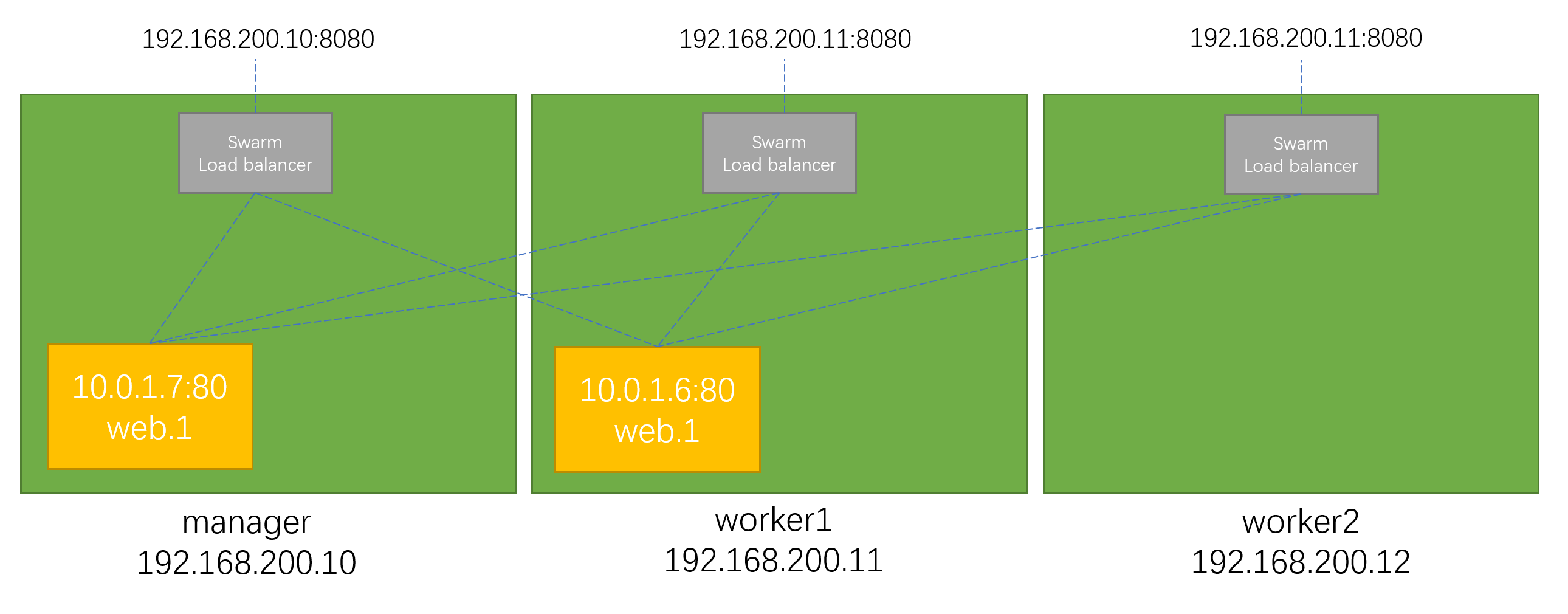

5.swarm 的 ingress 网络

• docker swarm 的ingress网络又叫 Ingress Routing Mesh，主要是为了实现把service的服务端口对外发布出去，让其能够被外部网络访问到。
• ingress routing mesh是docker swarm网络里最复杂的一部分内容，包括多方面的内容：
  • iptables的 Destination NAT流量转发
  • Linux bridge, network namespace
  • 使用IPVS技术做负载均衡
  • 包括容器间的通信（overlay）和入方向流量的端口转发

• 任意节点上都可以访问的映射的网络端口
• 负载均衡

6. 内部负载均衡和 VIP

• 在一个 overlay 网络中，访问 service 名称，DNS 会解析到 overlay 网络的 VIP(virtual ip)，由 VIP 做负载均衡

7. swarm stack 部署多 service 应用

1. 编写 docker-compose.yml 文件
2. build image docker-compose build
3. 通过 docker stack 部署：docker stack deploy --compose-file docker-compose.yml <Stack-Name>

8. 在 swarm 中使用 secret

使用 docker secret 保护敏感信息

• 通过 std 创建 secret：echo abc123 | docker secret create mysql_pass -
• 从文件创建 secret：docker secret create mysql_pass mysql_pass.txt
• 使用 secret：
  • 创建 service 时指定 secret：--secret mysql_pass
  • 该 secret 会挂载到容器的文件系统中：/run/secrets/mysql_pass

9. swarm 使用 local volume

• docker service create --mount
• 在 docker-file 中配置 volume，通过 docker stack deploy 部署
